V roce 2025 prošla česká geodézie zásadní proměnou v souvislosti se spuštěním Digitálních technických map (DTM). Pro stavebníky a investory to přineslo nové povinnosti, se kterými jim v Progeo Data aktivně pomáháme. Jedním z našich posledních úspěchů je kompletní zpracování a úspěšné odevzdání několika geodetických aktualizačních dokumentací (GAD) v našem regionu.
Co se změnilo v odevzdávání dokumentace? Dříve stačilo pro účely kolaudace či archivace odevzdat dokumentaci v běžných formátech jako DGN či DWG. Dnes je však nezbytné, aby data putovala přímo do Informačního systému DTM kraje. Klíčovým prvkem je zde formát JVF XML (Jednotný výměnný formát), který musí splňovat přísná metodická pravidla ČÚZK.
Jak jsme v při zpracování zakázek postupovali:
-
Precizní zaměření provedené se záměrem dokumentovat ve 3D: Už zde jsme pracovali se znalostí pravidel pro 3D kresbu GAD, aby data odpovídala současným postupům zakreslení skutečného stavu provedení stavby.
-
Zpracování v JVF XML: Naši specialisté připravili datovou sadu v předepsané struktuře, která je nezbytná pro správnou aktualizaci digitální mapy.
-
Validace a odevzdání: Dokumentaci jsme úspěšně prohnali kontrolními procesy a zajistili její bezproblémové přijetí správcem mapy.
Proč je správná GAD důležitá pro váš projekt? Bez potvrzení o přijetí dokumentace do DTM dnes stavebník prakticky nemůže dokončit kolaudační řízení. Právě proto klademe důraz na to, aby byl celý proces – od měření až po digitální export – proveden bezchybně a v souladu s aktuální legislativou.
Ať už řešíte novostavbu rodinného domu, nebo rozsáhlý průmyslový objekt, naše zkušenosti s formátem JVF XML a moderní technikou (včetně laserového skenování) jsou vám plně k dispozici.

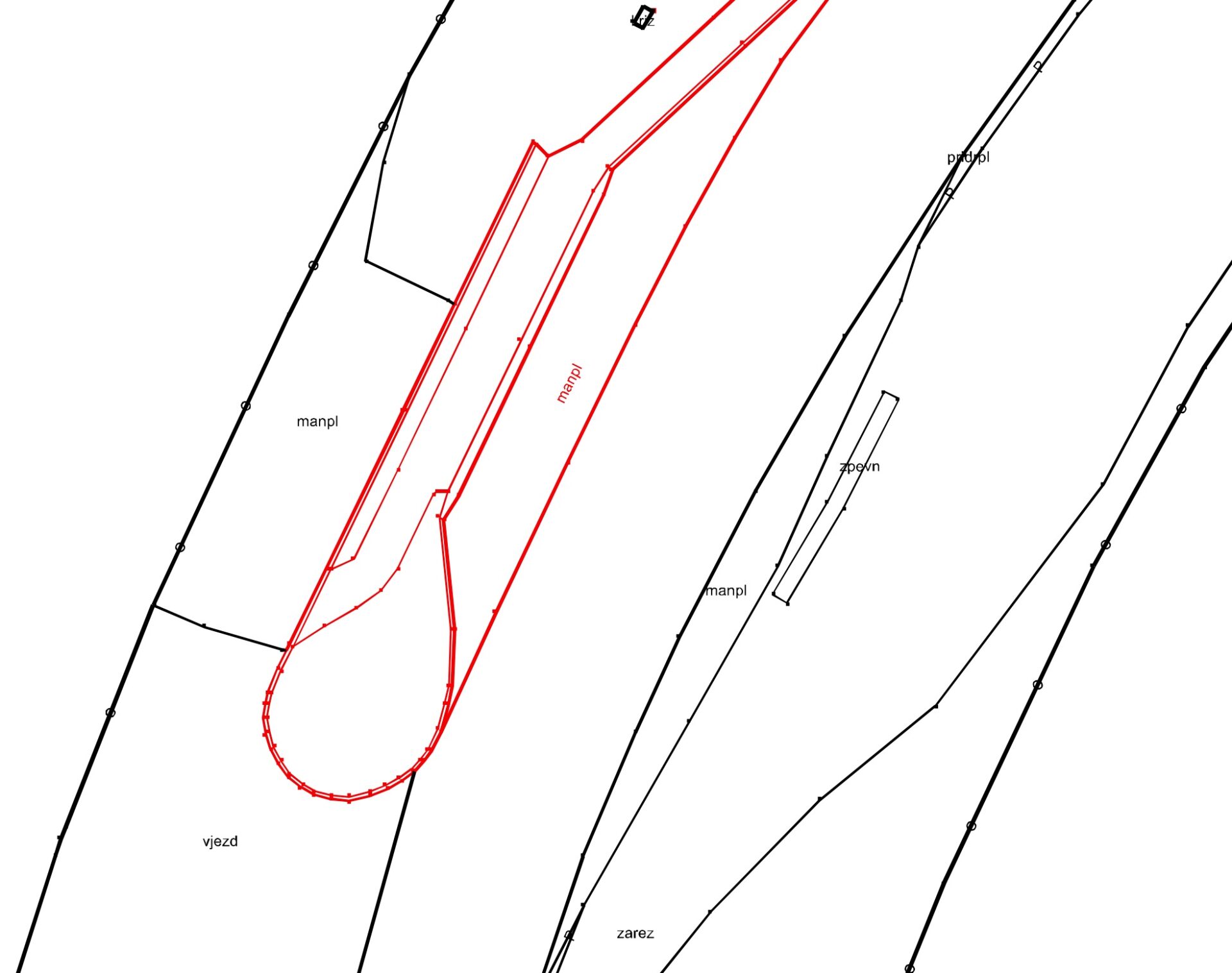

Takto vypadá „měřický náčrt“, jeden z povinných dokumentů v dokumentaci GAD – červeně zakreslené nové linie, černě ty původní:
Takto vypadá hotová aktualizace povrchové situace

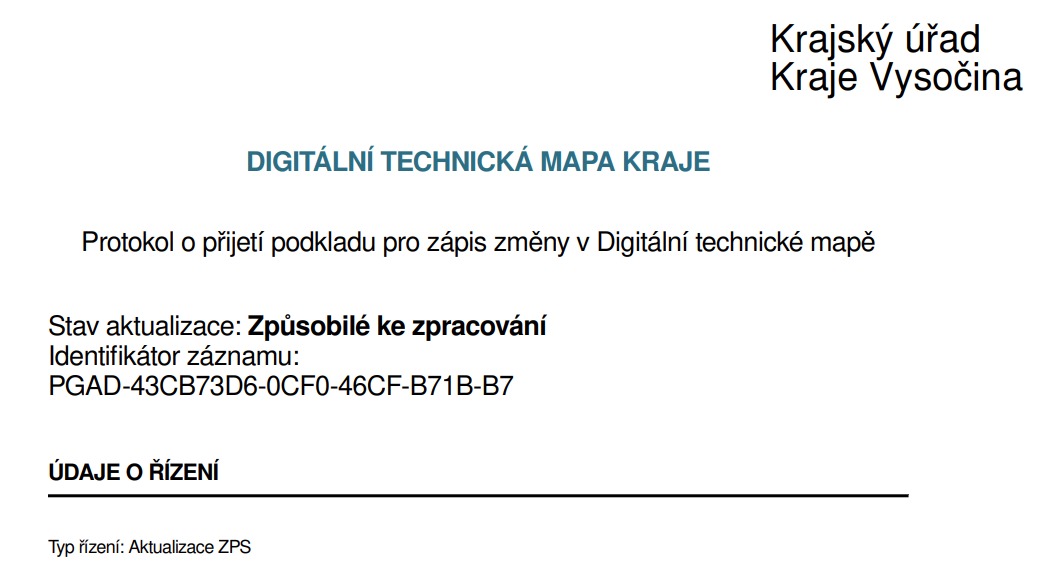

Hotová dokumentace GAD
